IMS整合式測量系統皆為電感式，電感式測量原理為非接觸式測量，測量刻度和感測器不會因外部磁場而毀壞。
測量系統分為以下兩種：
一、絕對式(Absolute)附有絕對和增量編碼測量刻度，能在系統開起後隨即讀取絕對位置資訊，絕對位置資訊直接保存在軌道上。
二、增量式(Incremental)
附增量式測量刻度和內置參考標記的增量式測量系統，絕對位置透過參考標記產生。
|

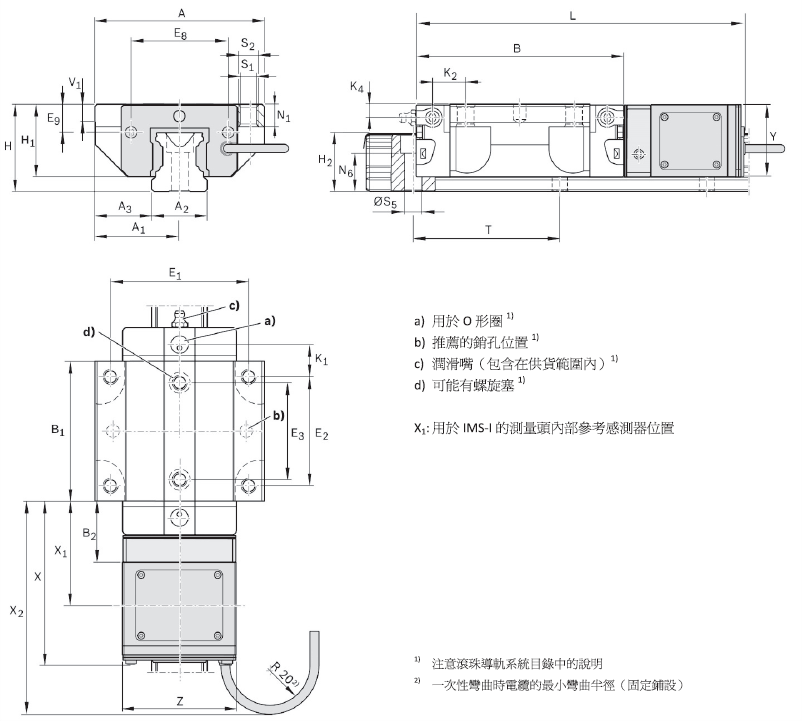

規格 |
尺寸(mm) |
||||||||
|
A |
A2 |
B |
E1 |
E2 |
H |
N1 |
S2 |
V1 |
|
|
20 |
63 |
20 |
75.0 |
53 |
40 |
30 |
7.7 |
M6 |
6.0 |
|
25 |
70 |
23 |
86.2 |
57 |
45 |
36 |
9.3 |
M8 |
7.5 |
|
30 |
90 |
28 |
97.7 |
72 |
52 |
42 |
11.0 |
M10 |
7.0 |
|
35 |
100 |
34 |
110.5 |
82 |
62 |
48 |
12.0 |
M10 |
8.0 |
|
45 |
120 |
45 |
137.6 |
100 |
80 |
60 |
15.0 |
M12 |
10.0 |
