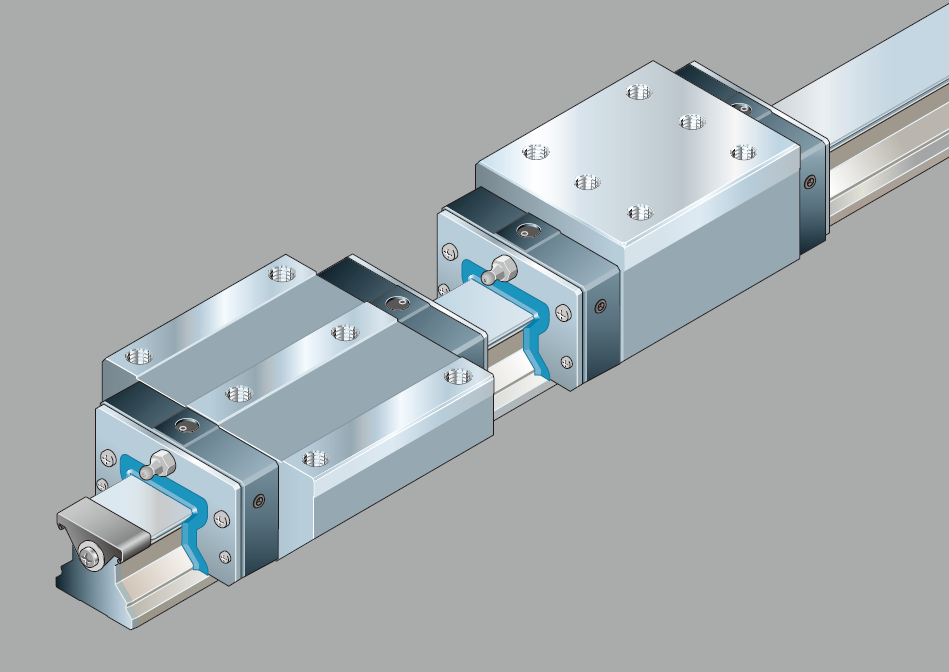

滾柱導軌 RSHP


適用於所有典型應用場合的標準滑塊

也提供適用於特殊安裝條件、特殊周圍環境條件和特殊使用條件的滑塊

高轉矩承載能力

在所有四個載荷方向上擁有同樣的高額定載荷

使用滑塊中間的兩安裝孔附加螺栓固定,可使滑塊在所有承載方向上獲得最大的剛度

無限制的互換性

所有款式的導軌與滑塊可以任意組合

附件可以簡單地安裝在滑塊的端面上

可從滑塊的上面和下面連接安裝的元件


其他優點

各面都有潤滑口,保養方便

新穎的潤滑通道設計將潤滑劑消耗量降至最低

滑塊採用耐磨軸承鋼,具有淬硬的磨削滾道

由於採用最佳的滾柱循環及導向設計而使運行極為順暢

由於理想的入口幾何形狀和滾柱數量大的原因而只有很小的彈性波動

滑塊可以方便地從運輸支架上推到導軌上

標配集成的前置密封實現對所有運行軌道的良好密封與塑料件的保護

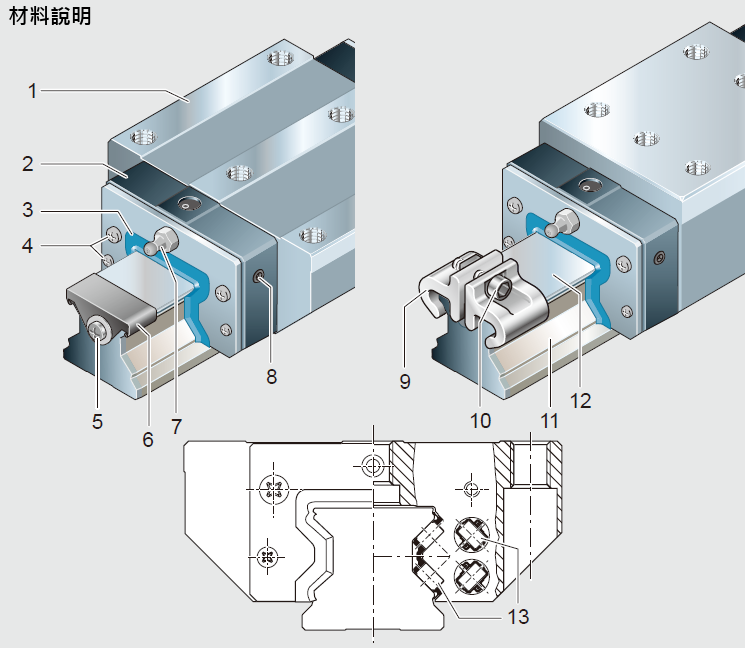

舉例:標準滾柱導軌導向

1.滑塊體:耐磨軸承鋼

2.端蓋:塑料

   (其它選擇:鋁)

3.前置密封:1.4301

   (符合 DIN EN 10088 的不銹彈簧鋼) 帶塑料密封

4.固定螺栓:不銹鋼 A2

5.螺栓:不銹鋼 A2

   墊片:鋼,鍍鋅

6.防護端蓋:塑料

7.潤滑嘴:碳鋼,鍍鋅

8.螺塞:碳鋼(側面潤滑口)

9.防護帶扣:鋁,陽極氧化

10.卡緊螺栓/螺母:1.4301

11. 導軌:熱處理鋼

12. 防護帶:1.4301

13. 滾柱:耐磨軸承鋼
